高剛性結構! 高精度與穩定性!

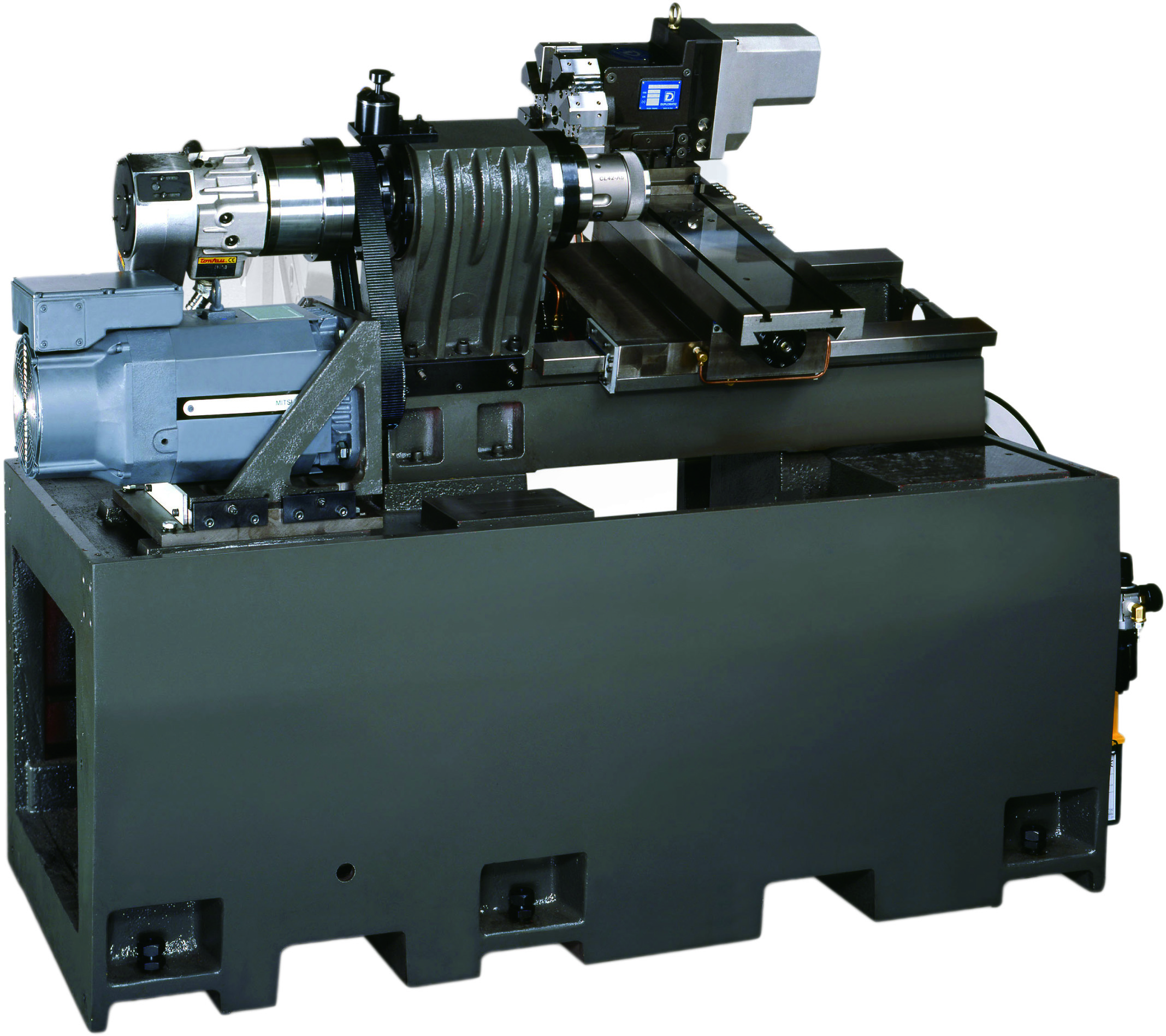

  • 精密而堅實的機身結構設計,並配合支撐,各部位鑄件採高品質鑄鐵,滑軌經淬硬精密研磨而成,滑座採用SK3合金鋼,確保機械壽命及精度.
  • 採用高精度C1/C3(X/Z軸)滾珠螺桿,預拉組裝,並配合高精度支稱軸承預壓組裝, 提供高精度的重複精度與定位精度.
  • 15度斜床設計,能有效減少X軸運動而產生的分力及螺桿背隙,確保加工精度









機          型 單位 FTC-10
床台最大旋徑 mm 250
床鞍最大旋徑 mm 120
中心距離 mm N/A
標準加工直徑 mm 90
最大車削長度 mm 120
床台角度 Degree 15
主軸馬達   AC 7.5KW/10 HP
主軸最高轉速 RPM 100~5000
主軸鼻端型式 ISO A2-5
主軸通孔徑 mm 52
棒材容許直徑 mm 42
主軸前端軸承直徑 mm 70
夾頭規格 inch 6"(F-48C)
尾座心軸錐度 MT N/A
尾座心軸直徑 mm N/A
尾座心車行程 mm N/A
尾座本體行程 mm N/A
X軸行程 mm 250
Z軸行程 mm 250
Z軸快速進給 m/min 15
Z軸快速進給 m/min 15
最小輸入單位 mm 0.001
刀柄尺寸 mm 20
搪孔刀最大尺寸 mm 20
刀塔刀具數   8+Gang
換刀時間 sec 1.1
切削液馬達 HP 1/2

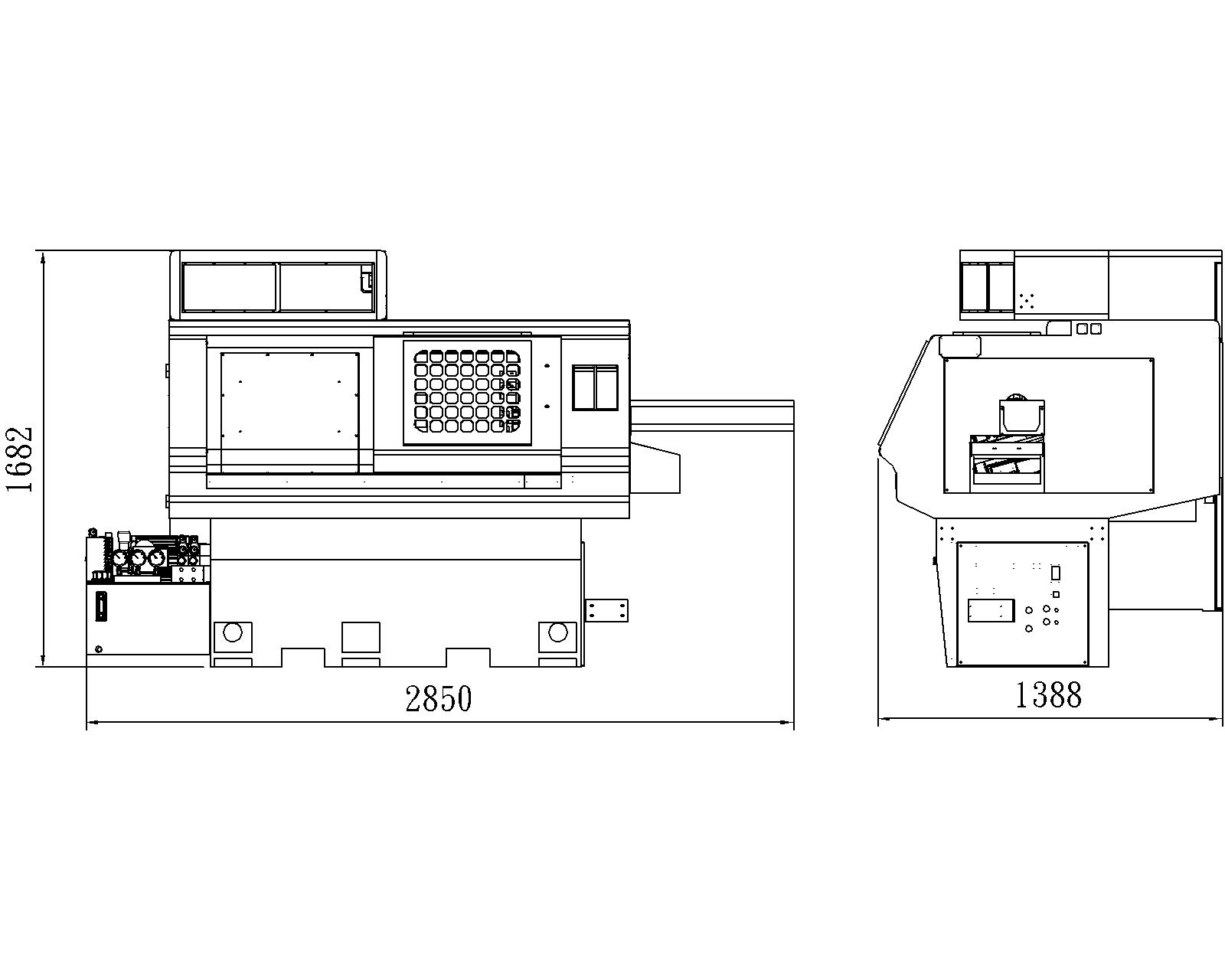

機械尺寸 mm³ 2000*1350*1650
占地面積 mm² 2500*3000
包裝尺寸 mm³ 2640*1600*2250
機械淨重 kg 2150
機械毛重 kg 2400
  • 多邊型加工主軸

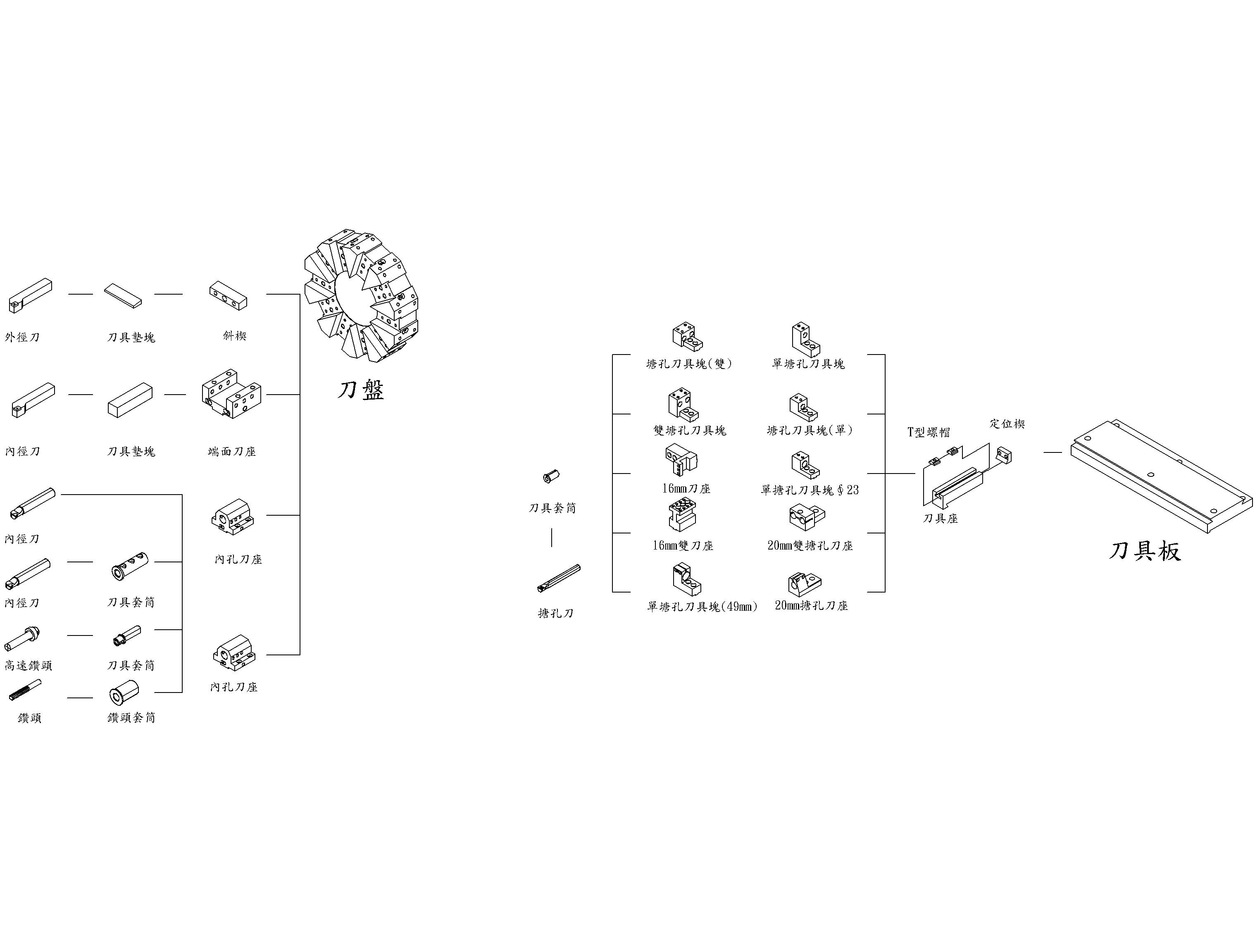

  • 櫛式刀具系統
  • 油霧回收機

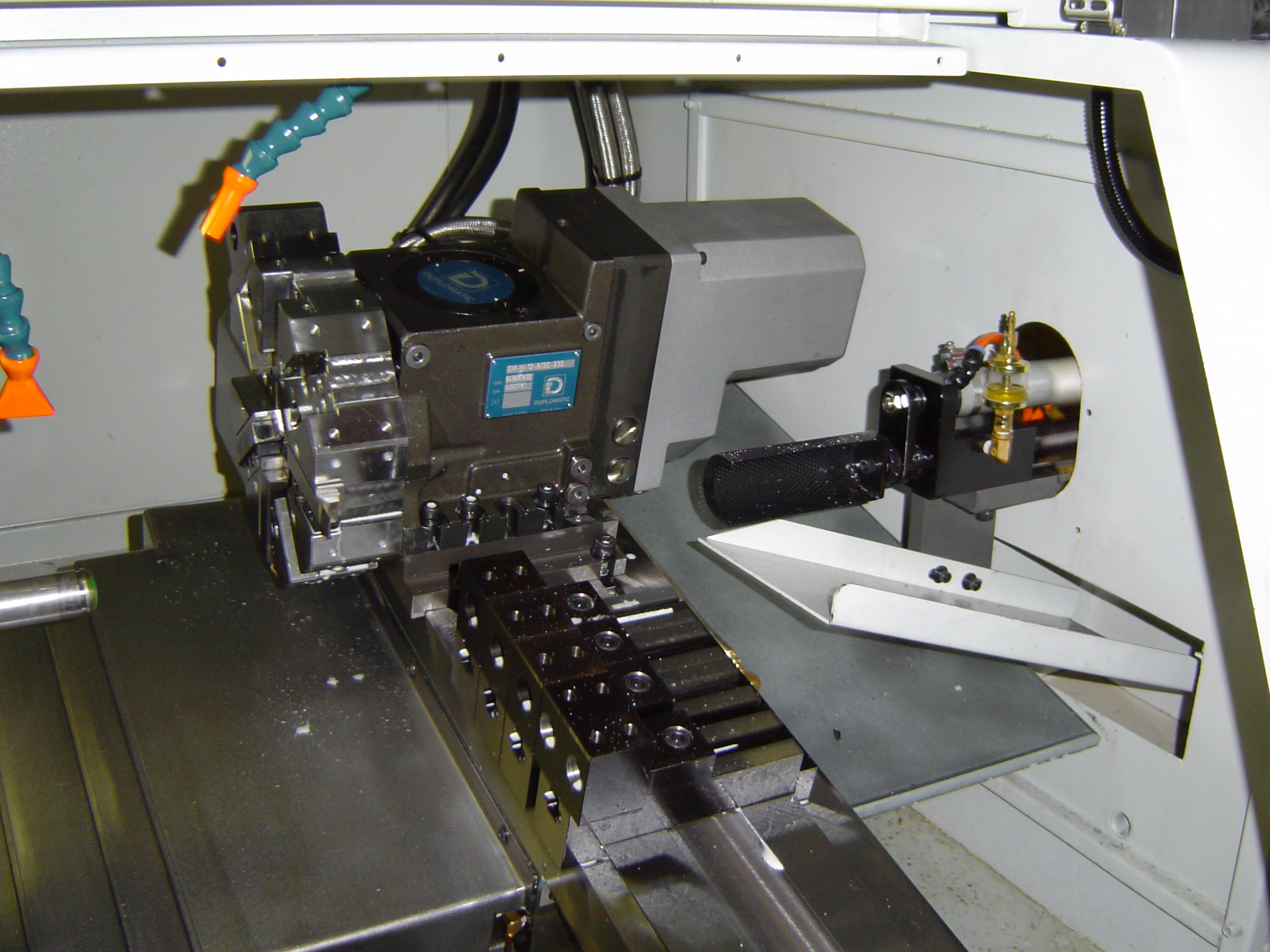

  • 工件接收器
  • 成品輸送帶
  • 鐵屑輸送機
  • 自動送料機
  • 自動送料機介面
  • 軌道式自動送料單元
  • 動力刀塔
  • 主軸C軸制御機能
  • 油壓三爪夾頭
  • 軟爪、硬爪
  • 刀具量測系統
  • 高轉速氣壓動力刀具系統
  • 油壓動力刀具系統







  • 日本發那科控制器系統
  • 八位置伺服式刀塔
  • 分離式水箱
  • 電控箱熱交換器
  • 搪孔刀具塊四只
  • 內徑刀座Dia.8,10,12,16mm各一只
  • 西德42型彈性筒夾系統
  • 夾頭腳踏開關
  • 工具箱
  • 石英工作燈
  • 警示燈
  • 油壓單元
  • 切削液系統
  • 全密閉鈑金
  • 中空迴轉油壓缸
  • 中央自動潤滑系統
  • 水平調整塊及螺絲
  • 機械、電氣、操作說明書
