该机适用于重型切削,操作简便,韧性高,稳定性好,工作量大,非常适合模具,齿轮,轮,轴,中心主轴等的重型车削。
机身:
专为重型切削而设计:此底座由高质量的米汉纳铸件制成,坚固的结构设计可增加负载能力和加工稳定性
复合刀架:
采用4点紧固的刀架,以确保复合刀架的稳定性。较宽的刀架和顶部滑块经过感应淬火和精确研磨,以保证长寿命。

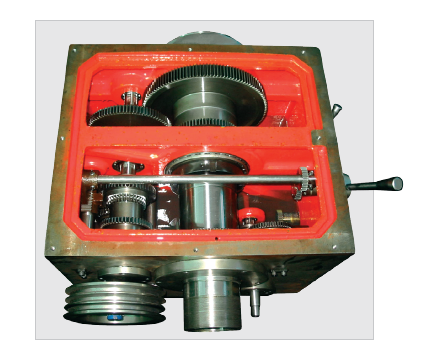

主轴和主轴箱:
12段变速,主轴由带轴承的三点支撑。齿轮和主轴均采用优质合金碳素处理制成,主轴孔直径为80mm或105mm,经过精密磨削,可获得更高的硬度和韧性。
齿轮箱:
1)英制,公制,DP,MP,螺纹和多螺纹采用公制/英制齿轮箱,无需改变任何齿轮即可实现所有功能,螺纹范围广且齐全,并且易于操作以提高生产效率。
2)两个T.P.I.每英寸可用于英寸螺纹,与其他类似规格的车床相比,螺纹范围更广,操作更方便。
鞍座:
与滑轨接触的表面粘贴有Turcite-B。燕尾槽滑槽的槽表面经过超高频热处理(感应淬火和研磨),使用寿命长。
挡板:
强制加油装置,确保滑道得到适当的润滑,有效保持高精度的转弯,减少滑道的磨损。提供安全装置以防止碰撞危险。
十字滑动螺丝:
两点支撑,适用于重型车削。
尾座
尾座的两段固定装置增加了重型车削的能力和钻孔稳定性。
两段进料装置,操作简便。

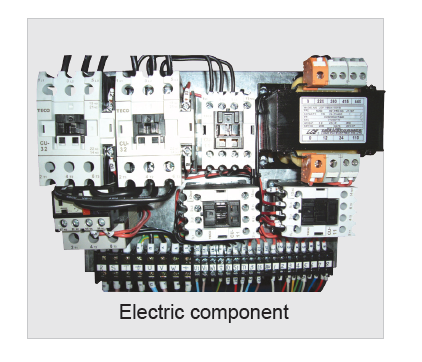

機 型 |
項 目 | FHG-660 / FHG-760 / FHG-840 | ||||||||||
1200 | 1700 | 2200 | 3200 | 4200 | ||||||||
工作範圍 | 床面旋徑 | 660 / 760 / 840 mm | ||||||||||
鞍面旋徑 | 400 / 500 / 580 mm | |||||||||||
兩心距離 | 1170mm | 1670mm | 2170mm | 3170mm | 4170mm | |||||||
床身 |
床面寬度 | 420 mm | ||||||||||
凹口寬度(凹口到主軸端面) | 305 mm | |||||||||||
床身長度 | 2600mm | 3100mm | 3600mm | 4600mm | 5600mm | |||||||
主軸 | 主軸直徑 | Ø80mm / Opt. Ø105mm | ||||||||||
主軸變速段數 | 12 steps | |||||||||||
主軸速度範圍 | 23-1300rpm | |||||||||||
主軸鼻端 | A1-8 / Opt. Spindle Hole Ø105mm A2-8 ; D1-8, D2-8, A2-11 only for Spindle Hole Ø105mm | |||||||||||
鞍座 | 鞍座寬度 | 670mm | ||||||||||
橫送台行程 | 400mm | |||||||||||
鞍座行程 | FHG-660: 150mm / FHG-720,760: 240mm | |||||||||||
刀具切削尺寸 | 25x25 mm | |||||||||||
尾座 | 頂針直徑 | Ø80 mm | ||||||||||
尾座行程 | 200 mm | |||||||||||
尾座錐度 | M.T. 5 | |||||||||||
車牙 | 導螺桿直徑及牙數 | Dia.45mm Pitch 12mm | ||||||||||
公制牙範圍 | 0.8-14 (65 Nos) | |||||||||||
英制牙範圍 | 2-28 T.P.I (36 Nos) | |||||||||||
車牙直徑範圍 D.P. | 4-56 D.P. (36 Nos) | |||||||||||
模數牙範圍 M.P. | 0.5-7 M.P. (22 Nos) | |||||||||||
進給 | 進刀桿直徑 | Ø32mm | ||||||||||
縱向進給 | 0.05 - 0.7 mm/rev | |||||||||||
橫向進給 | 0.025 - 0.35 mm/rev | |||||||||||
馬達 | 主軸馬達 | 10HP (7.5kw) Opt.:15HP (11.25kw) | ||||||||||
冷卻馬達 | 1/8 HP (0.1kw) | |||||||||||
機械重量 | N.W./G.W. (approx) (kgs) | FHG-660 | 2900 / 2950 | 3100 / 3200 | 3300 / 3450 | 3750 / 3950 | 4250 / 4450 | |||||
FHG-760 | 3100 / 3150 | 3300 / 3400 | 3500 / 3650 | 3950 / 4150 | 4450 / 4650 | |||||||
FHG-840 | 3260 /3310 | 3460 /3560 | 3660 / 3810 | 4110 / 4310 | 4610 / 4810 | |||||||
**本公司保有研发及变更之权利,如有变更,将不另行通知** |
• 英式四爪24",26"
• 主轴马达改15HP
• 纵向快送装置
- 跟刀架
- 美式四爪20",25
- 盘面直径20",24"
- 石英灯
- 后挡板
- 光学尺
- 斜度附件
- 研磨机
- 彷削机
** 实附标准配件以报价单为依据**
