凡仕成/伊吉斯双主轴车铣复合工具机符合现在世界工具机发展的最新趋势，此类复合加工方法可以让机器的技工操作变得更加的简单，不需要不断的进行工序之间的储存以及搬运，从而能很好的提高工件加工出来的精度，缩短加工时间
机器特性:
1.独立内藏式副主轴,双轴转速具一致性,可在一次装夹中生产出复杂的工件,提升加工过程之效能.
2.刀塔刀具数由12把刀升级至16把刀,均可装铣刀座,增加加工能力.适合在汽车,航天,电子产业加工
3.搭配Y轴功能及硬轨一体式机身使得机器达到了最佳刚性
4.棒材切削直径最大可达65mm,可依不同需求搭配送料机或机械手加工自动化
5.传承血统X轴使用C1级螺杆,Y轴&Z轴配C3级,同业中最佳
6.对称床台结构,所有加工重心均承载于底座内,切削性与稳定性更可靠
 small size.jpg)
| 項 次 | FTC-15MYS | FTC-15MS |
| 床台上旋徑(mm) | 650 | 350 |
| 床鞍上旋徑 (mm) | 425 | 300 |
| 加工徑 (mm) | 180 | 200 |
| 最大加工徑 (mm) | 200 | 210 |
| 最大車削長度 (mm) | 255 | 255 |
| 主軸馬達馬力 | 9/11kw | 9/11kw |
| 主軸轉速 (rpm) | 4200rpm | 4200rpm |
| 主軸鼻端型式 (ISO) | A2-6 | A2-6 |
| 棒材通孔 (mm) | Ø52 | Ø52 |
| X軸行程 (mm) | 175(70+105) | 195(75+120) |
| Z軸行程 (mm) | 325 | 325 |
| Y軸行程(mm) | ±40 | N/A |
| ZB軸行程 (mm) | 300 | 300 |
| X軸快速進給 | 20M/min | 20M/min |
| Z軸快速進給 | 20M/min | 20M/min |
| Y軸快速進給 | 15M/min | N/A |
| ZB軸快速給給 | 15M/min | 15M/min |
| 最小輸入單位 | 0.001 | 0.001 |
| 動力刀塔馬達 | 2.2/3.7kw | 2.2/3.7kw |
| 動力刀具轉速 | 4000rpm | 4000rpm |
| 動力刀塔型式 | BMT-45 | BMT-55 |
| 刀柄尺寸 | 20mm | 25mm |
| 最大搪孔刀徑 | 25mm | 32mm |
| 刀塔刀具數 | 16T | 12T |
- 發那科主軸Bzi Sensor
- 主軸吹氣裝置
- 軸向動力刀座
- 徑向動力刀座
- 前方接料器
- 自動門裝置
- 刀具量測器
- 電控箱冷氣機
- 變壓器
.JPG)
- 12/16位置動力刀塔
- Cs軸主軸功能
- 副主軸
- 廣域主軸馬達
- 冷卻系統
- 工作燈
- 自動潤滑系統
- 工具箱及工具
- 警示燈
- 自動送料機介面
- 尾座
- 電控箱熱交換器
- 腳踏開關
- RS-232介面
- 刀具座
- 除屑機及手推車
- 全罩式鈑金
- 地基螺絲及水平墊塊
- 機械及電氣說明書

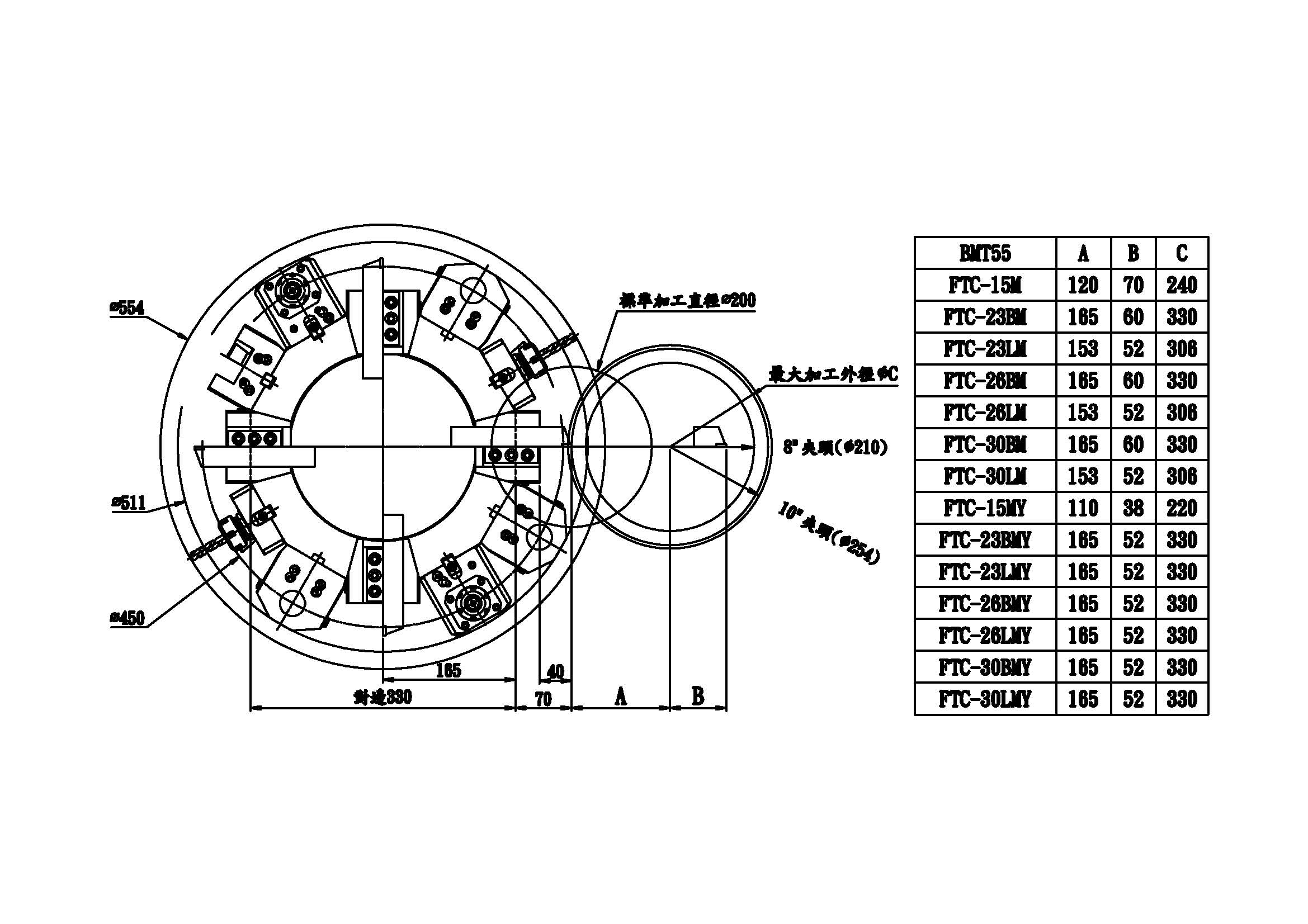

刀具干涉圖
BMT55-330刀具干涉.jpg)
MODEL: FTC-15MYS
