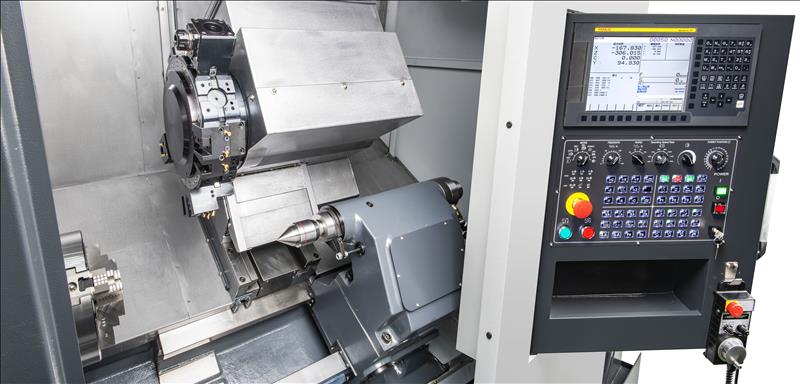

FTC-23M(MY) 车铣复合机

  1. 首页
  2. 产品资料
  3. 复合式多功能车削中心
  4. FTC-23M(MY) 车铣复合机
  • 凡仕成斜背式计算机控制车床,具高刚性、高精度车铣多功能车床
  • 全系列配置12位置动力刀塔与主轴C轴功能相结合
  • 提供客户在单机上可完成车削、铣削、搪孔、钻孔与攻牙等复合加工

试加工影片

返回 档案下载
机型 FTC-23BM FTC-23LM FTC-23BMY FTC-23LMY
床台最大旋径 Ø600mm Ø600mm Ø600mm Ø600mm
床鞍最大旋径 Ø350mm Ø350mm Ø360mm Ø360mm
两顶心距离 588/888/1188mm 604/904/1204mm 574/874/1174mm 549/849/1149mm
标准加工径 Ø230mm Ø230mm Ø230mm Ø230mm
最大车削直径 Ø290mm Ø290mm Ø300mm Ø300mm
最大加工长度 520/820/1120mm 500/800/1100mm 509/809/1109mm 483/783/1083mm
主轴马达功率 11/15kw 11/15kw 11/15kw 11/15kw
主轴最高转速 4200rpm 4200rpm 4200rpm 4200rpm
主轴鼻端型式 A2-6 A2-6 A2-6 A2-6
主轴通孔径 Ø62mm(75OPT) Ø62mm(75OPT) Ø62mm(75OPT) Ø62mm(75OPT)
棒材最大加工直径 Ø52mm(65OPT) Ø52mm(65OPT) Ø52mm(65OPT) Ø52mm(65OPT)
主轴前端轴承直径 Ø100mm Ø100mm Ø100mm Ø100mm
尾座心轴锥度 MT#4/MT#5(OPT) MT#4/MT#5(OPT) MT#4/MT#5(OPT) MT#4/MT#5(OPT)
尾座心轴直径 Ø80mm Ø80mm Ø80mm Ø80mm
尾座心轴行程 70mm 70mm 70mm 70mm
X轴行程 205mm 205mm 264mm 264mm
Z轴行程 560/860/1160mm 540/840/1140mm 550/850/1150mm 525/825/1125mm
Y轴行程  - ±50mm ±50mm
X轴快速位移速度 (B:)20m/min  /  (L:) 24m/min 　 　 　
Z轴快速位移速度 (B:)20m/min  /  (L:) 24m/min 　 　 　
Y轴快速位移速度  - 15m/min
最小输入单位 0.001mm
动力刀马达功率 5.5/3.7kw
动力刀具最高回转数 4000 rpm
动力刀座型式 BMT65(VDI-40 or VDI-50OPT)
刀柄尺寸 25mm
搪孔刀最大尺寸 40mm
刀塔刀具数 12 tools
相邻刀换刀时间 0.47sec

  • 发那科主轴Bzi  Sensor

  • 主轴吹气装置

  • 轴向动力刀座

  • 径向动力刀座

  • 前方接料器

  • 自动门装置

  • 刀具量测器

  • 可程序尾座

  • 电控箱冷气机

  • 变压器



  • 12位置动力刀塔

  • Cs轴主轴功能

  • 广域主轴马达

  • 冷却系统

  • 工作灯

  • 自动润滑系统

  • 工具箱及工具

  • 警示灯

  • 自动送料机接口

  • 尾座

  • 电控箱热交换器

  • 脚踏开关

  • RS-232界面

  • 刀具座

  • 除屑机及手推车

  • 全罩式钣金

  • 地基螺丝及水平垫块

  • 机械及电气说明书



刀具干涉图
