  • 凡仕成斜背式计算机控制车床,具高刚性、高精度车铣多功能车床
  • 全系列配置12位置动力刀塔与主轴C轴功能相结合
  • 提供客户在单机上可完成车削、铣削、搪孔、钻孔与攻牙等复合加工

试加工影片

返回 档案下载
机型 FTC-15M FTC-15MY
床台最大旋径 Ø540mm Ø870mm
床鞍最大旋径 Ø340mm Ø630mm
两顶心距离 380mm 389mm
标准加工径 Ø200mm
最大车削直径 Ø240mm Ø220mm
最大加工长度 311mm
主轴马达功率 9/11kw 9/11kw
主轴最高转速 4200rpm 4200rpm
主轴鼻端型式 A2-6
主轴通孔径 Ø62mm(75OPT)
棒材最大加工直径 Ø52mm(65OPT)
主轴前端轴承直径 Ø100mm Ø110mm
尾座心轴锥度 MT#4
尾座心轴直径 Ø80mm
尾座心轴行程 70mm 70mm
X轴行程 190mm 198mm
Z轴行程 355mm
Y轴行程 　  ±40mm
X轴快速位移速度 20m/min
Z轴快速位移速度 20m/min
Y轴快速位移速度 　 15m/min
最小输入单位 0.001mm 0.001mm
动力刀马达功率 3.7/2.2kw
动力刀具最高回转数 4000 rpm

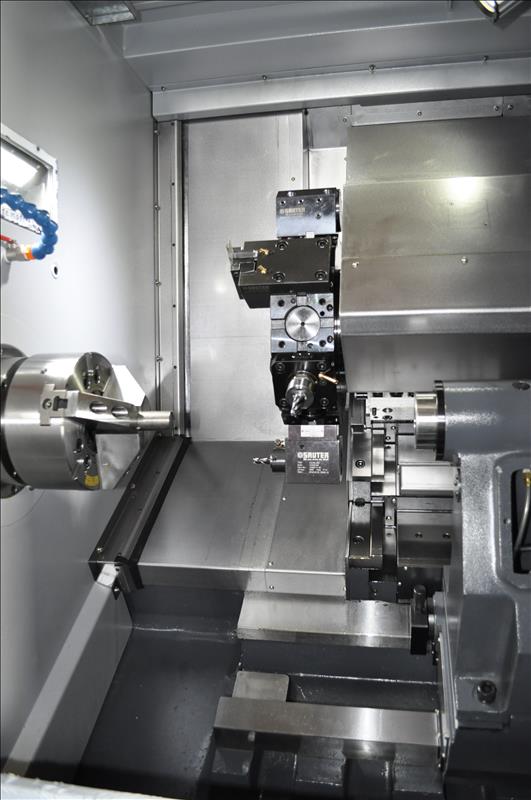

动力刀座型式 BMT55(VDI-40 OPT)
刀柄尺寸 25mm
搪孔刀最大尺寸 40mm
刀塔刀具数 12 tools
相邻刀换刀时间 0.4sec

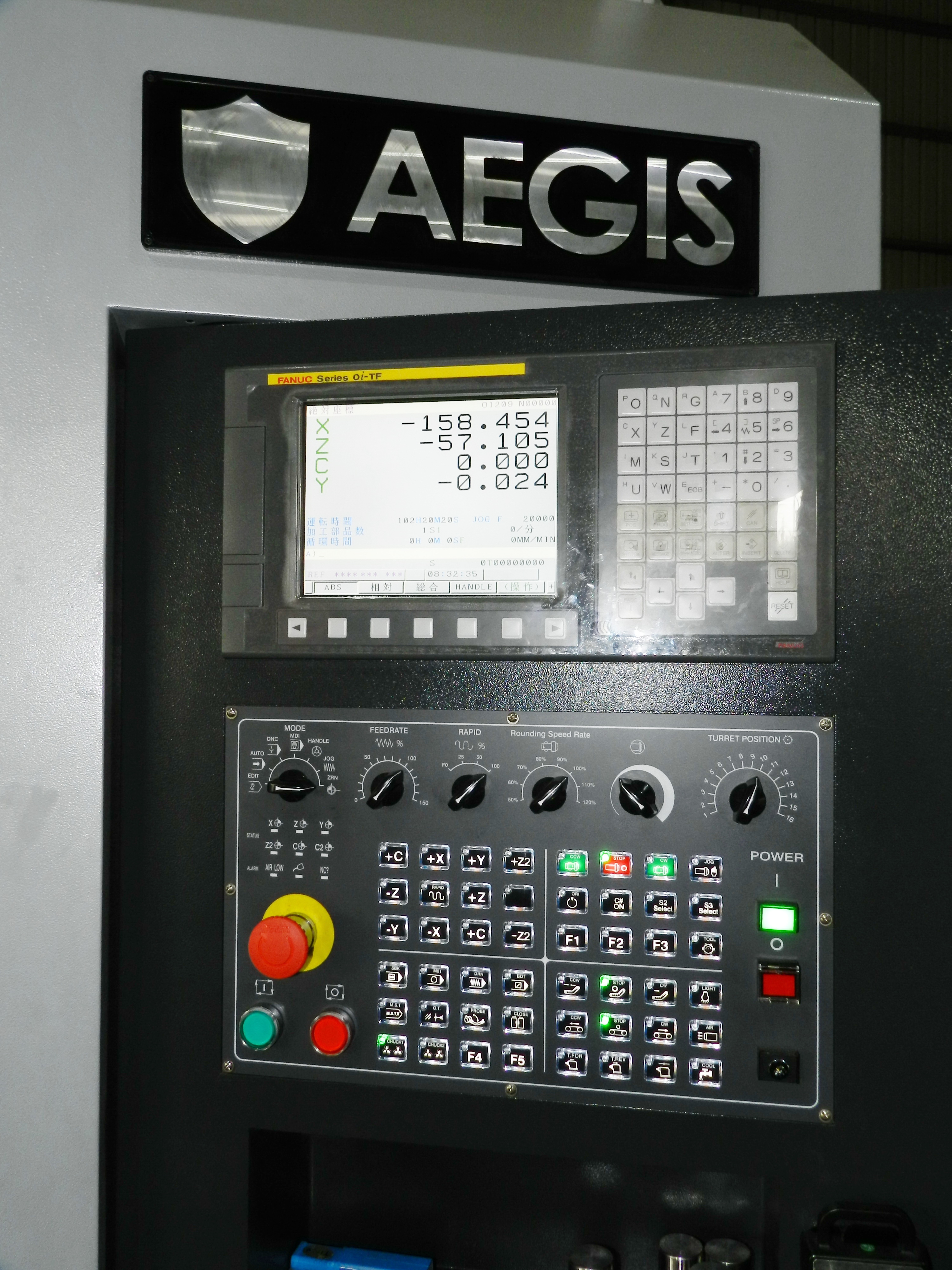

  • 发那科主轴Bzi  Sensor

  • 主轴吹气装置

  • 轴向动力刀座

  • 径向动力刀座

  • 前方接料器

  • 自动门装置

  • 刀具量测器

  • 可程序尾座

  • 电控箱冷气机

  • 变压器

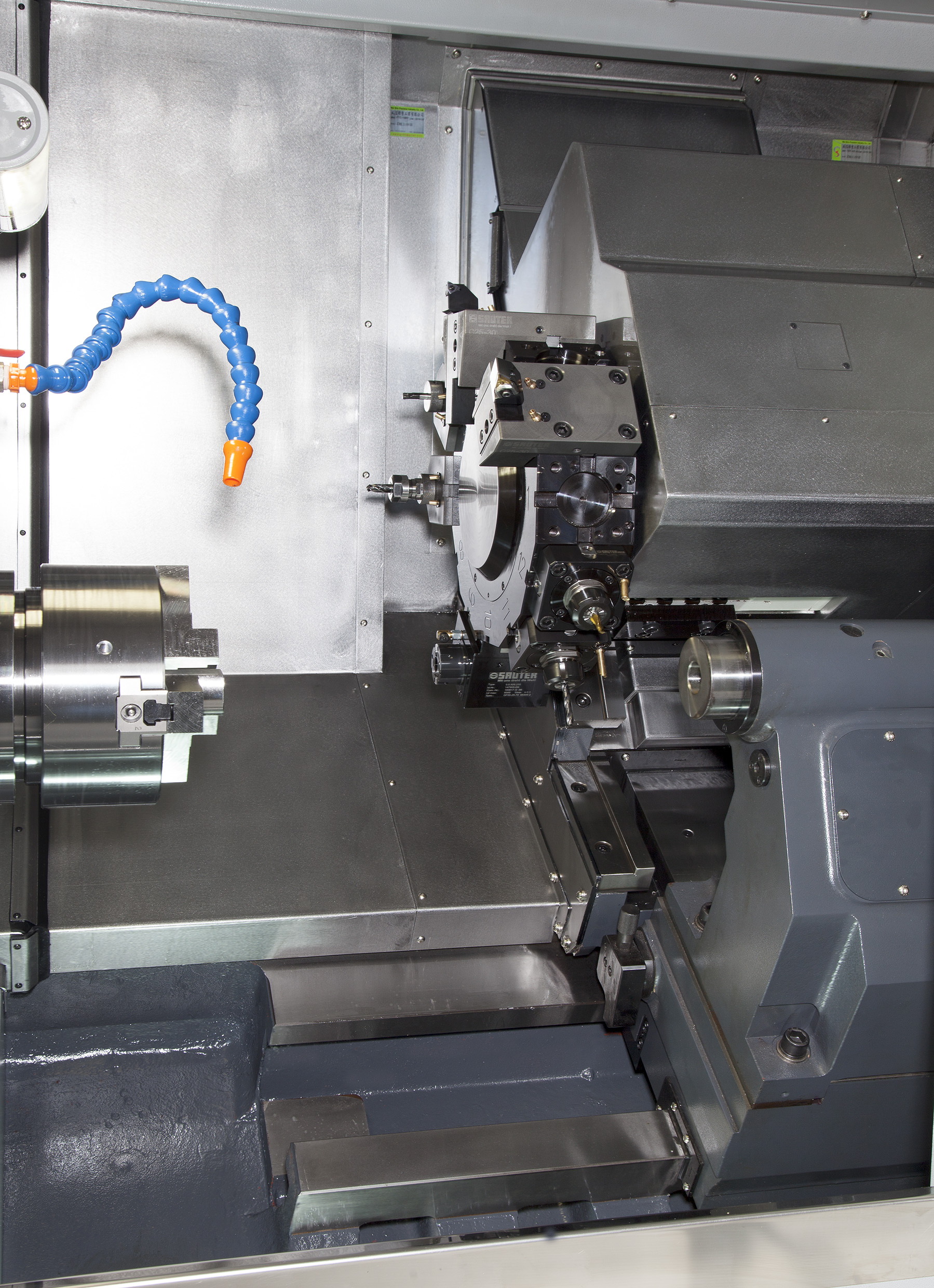

  • 12位置动力刀塔

  • Cs轴主轴功能

  • 广域主轴马达

  • 冷却系统

  • 工作灯

  • 自动润滑系统

  • 工具箱及工具

  • 警示灯

  • 自动送料机接口

  • 尾座

  • 电控箱热交换器

  • 脚踏开关

  • RS-232界面

  • 刀具座

  • 除屑机及手推车

  • 全罩式钣金

  • 地基螺丝及水平垫块

  • 机械及电气说明书



刀具干涉图

MODEL: FTC-15M
