| 机 型 | 单位 | FTC-30B | FTC-30L |
| 床台最大旋径 | mm | 650 | |
| 床鞍最大旋径 | mm | 420 | |
| 中心距离 | mm | 625/925/1225 | |
| 标准加工直径 | mm | 300 | |
| 最大车削长度 | mm | 600/850/1150 | |
| 床台角度 | Degree | ||
| 主轴马达 | 22kw/29HP | ||
| 主轴最高转速 | RPM | 2500 | |
| 主轴鼻端型式 | ISO | A2-8 | |
| 主轴通孔径 | mm | 105 | |
| 棒材容许直径 | mm | 92 | |
| 主轴前端轴承直径 | mm | 140 | |
| 夹头规格 | inch | 10" (12" OPT) | |
| 尾座心轴锥度 | MT | MT#5 | |
| 尾座心轴直径 | mm | 100 | |
| 尾座心车行程 | mm | 80 | |
| 尾座本体行程 | mm | 550/850/1150 | |
| X轴行程 | mm | 210+30 | |
| Z轴行程 | mm | 600/900 | |
| Z轴快速进给 | m/min | 20 | 24 |
| Z轴快速进给 | m/min | 20 | 24 |
| 最小输入单位 | mm | 0.001 | |
| 刀柄尺寸 | mm | 25 (32 OPT) | |
| 搪孔刀最大尺寸 | mm | 50 | |
| 刀塔刀具数 | 8 (10 OPT) | ||
| 换刀时间 | sec | 1.4sec | |
| 切削液马达 | HP | 1 | |
| 机械尺寸 | mm³ | 3000*1900*2000 | |
| 占地面积 | mm² | 3600*2500 | |
| 包装尺寸 | mm³ | 4000*2290*21500 | |
| 机械净重 | kg | 5350/5850/6400 | |
| 机械毛重 | kg | 5800/6350/6950 | |
B:硬轨 L:线轨
- 工件接收器
- 成品输送机

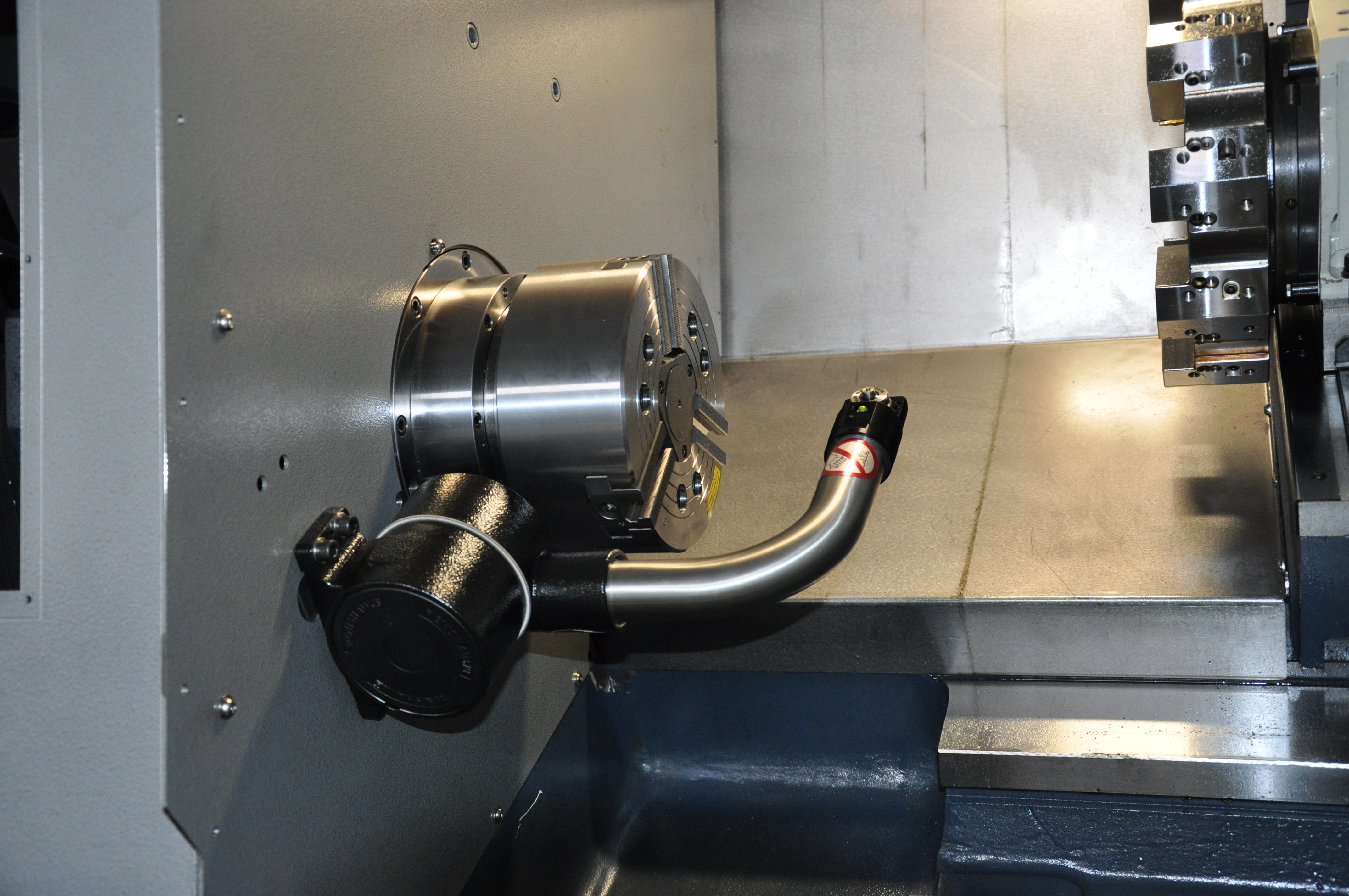

- 刀长量测臂

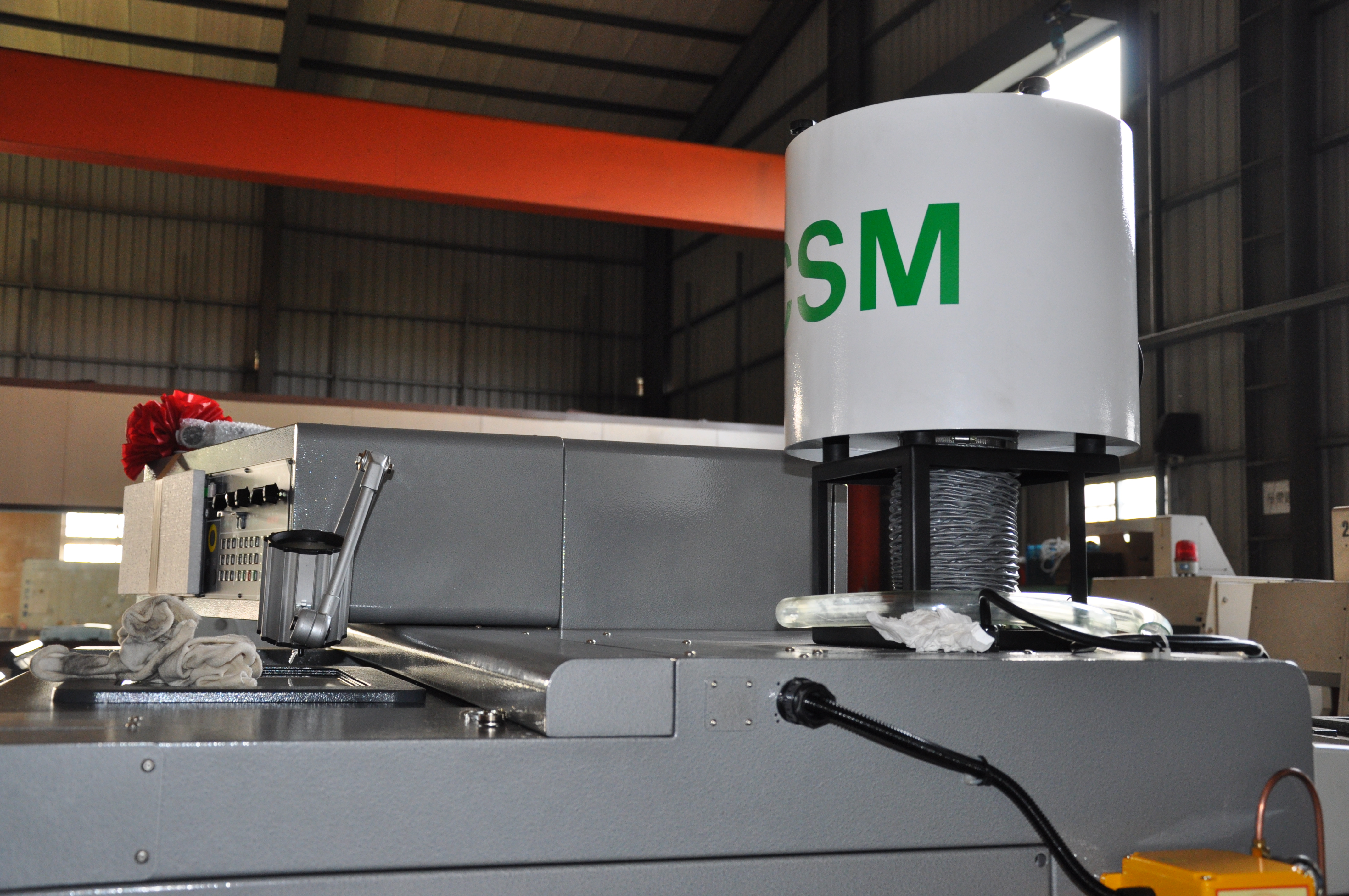

- 油雾回收机
- 油水分离机
- 棒材自动送料机接口
- 主轴Cs机能
- 自动断电系统
- 可程序尾座
- VDI/BMT刀塔系统
- 弹性筒夹模块(Dia.52 或 60mm)
- 变压器
- 10"中空油压三爪夹头

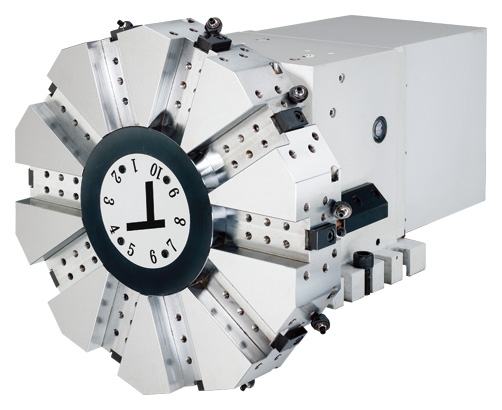

- 10位置伺服式刀塔
- 端面刀具座一只
- 内孔刀具座四只
- 内径刀套10,12,16,20,25,32mm各一只
- 生爪一组
- 油压尾座MT#4
- 分离式水箱
- 切削液系统
- 铁屑输出机
- 集中润滑系统
- 电控箱热交换器
- 脚踏开关
- RS-232界面
- 工作灯
- 警示灯
- 地基螺丝与水平垫块
- 工具箱
- 机械与控制器说明书
.jpg)

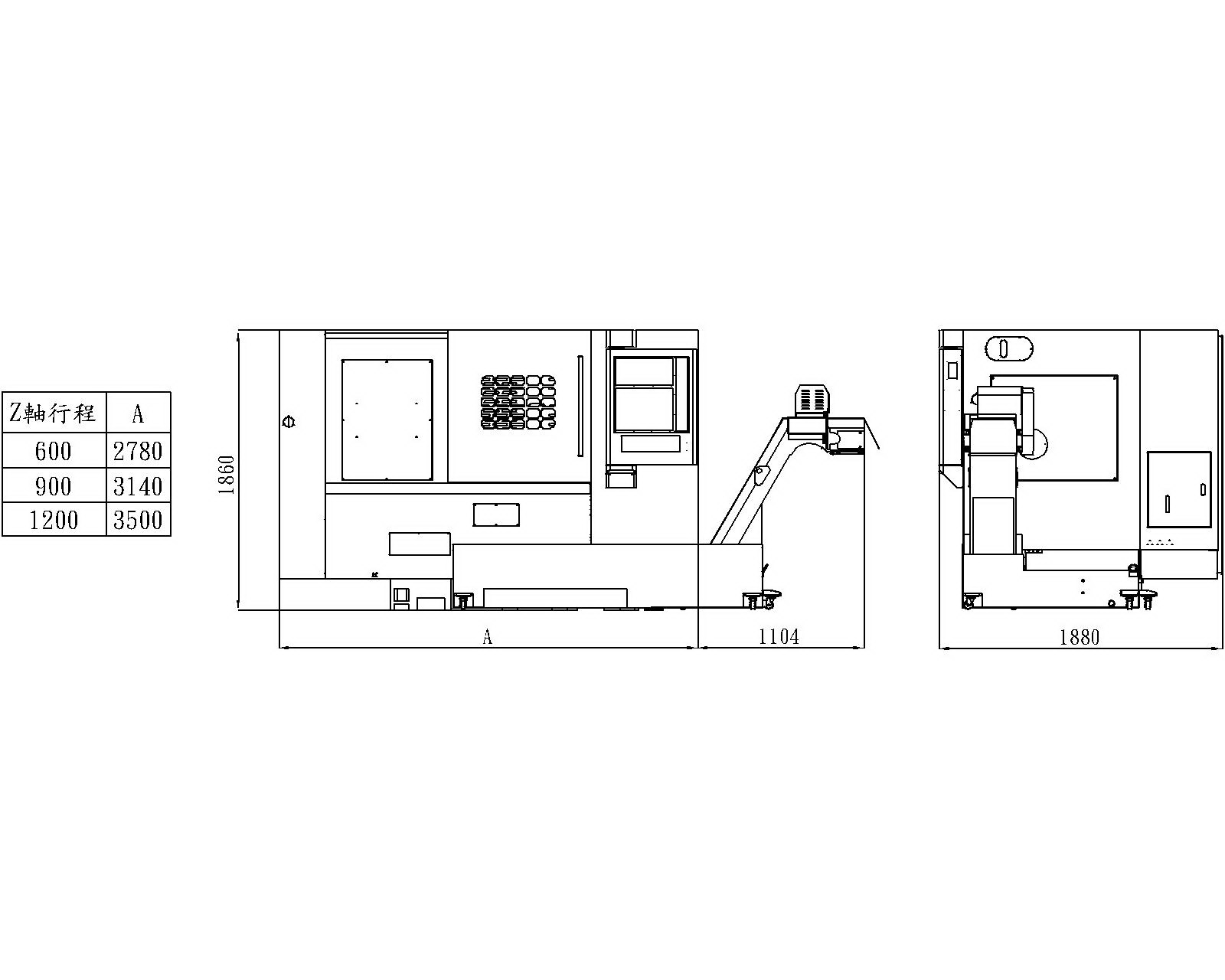

FTC-30B 硬轨
外觀尺寸圖.jpg)

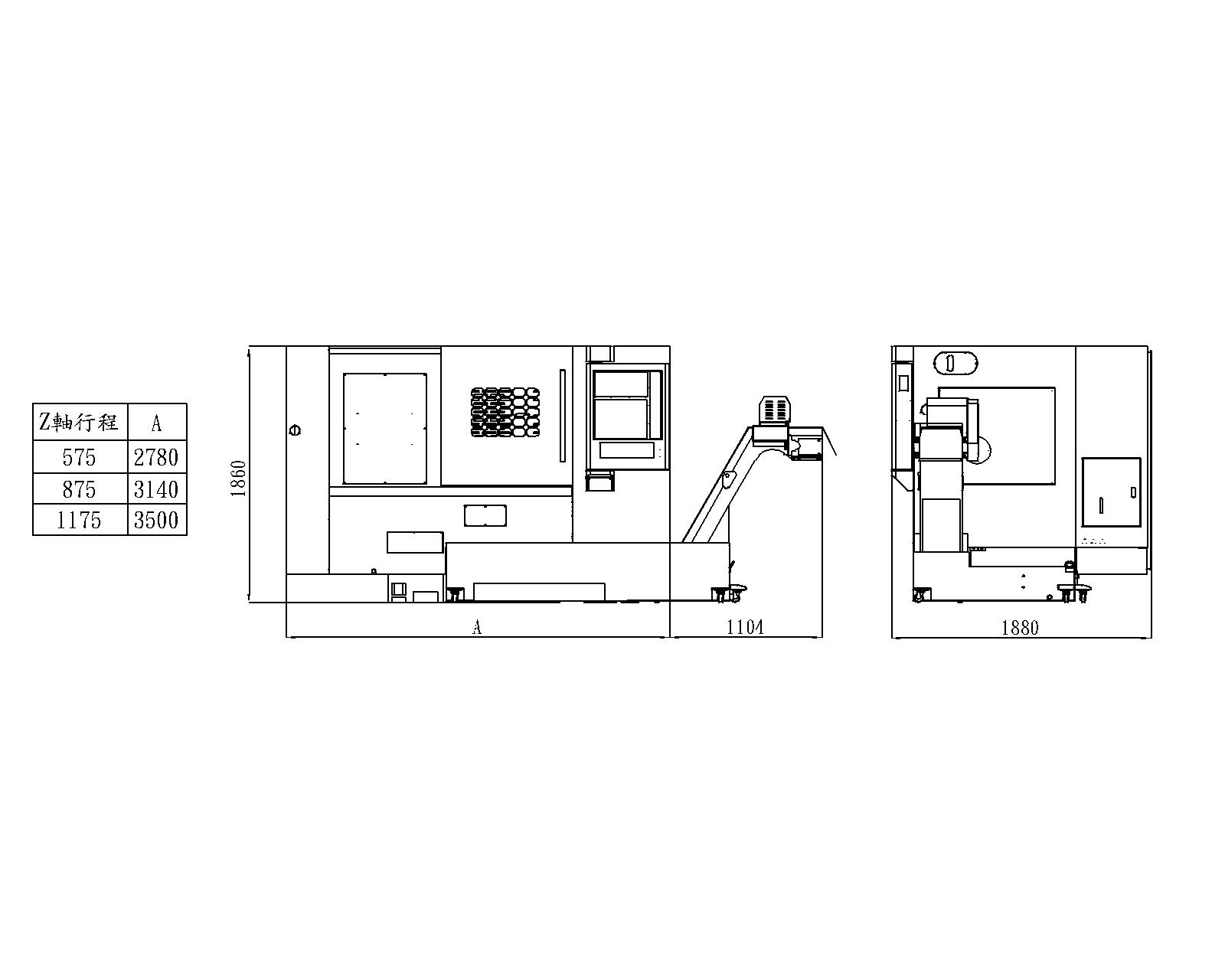

FTC-30L 线轨
外觀尺寸圖.jpg)
