完美的切削性能体现!

  • 适用于医疗器材、光学、汽(机)车、航天、电机、电子等精密零件一般性加工

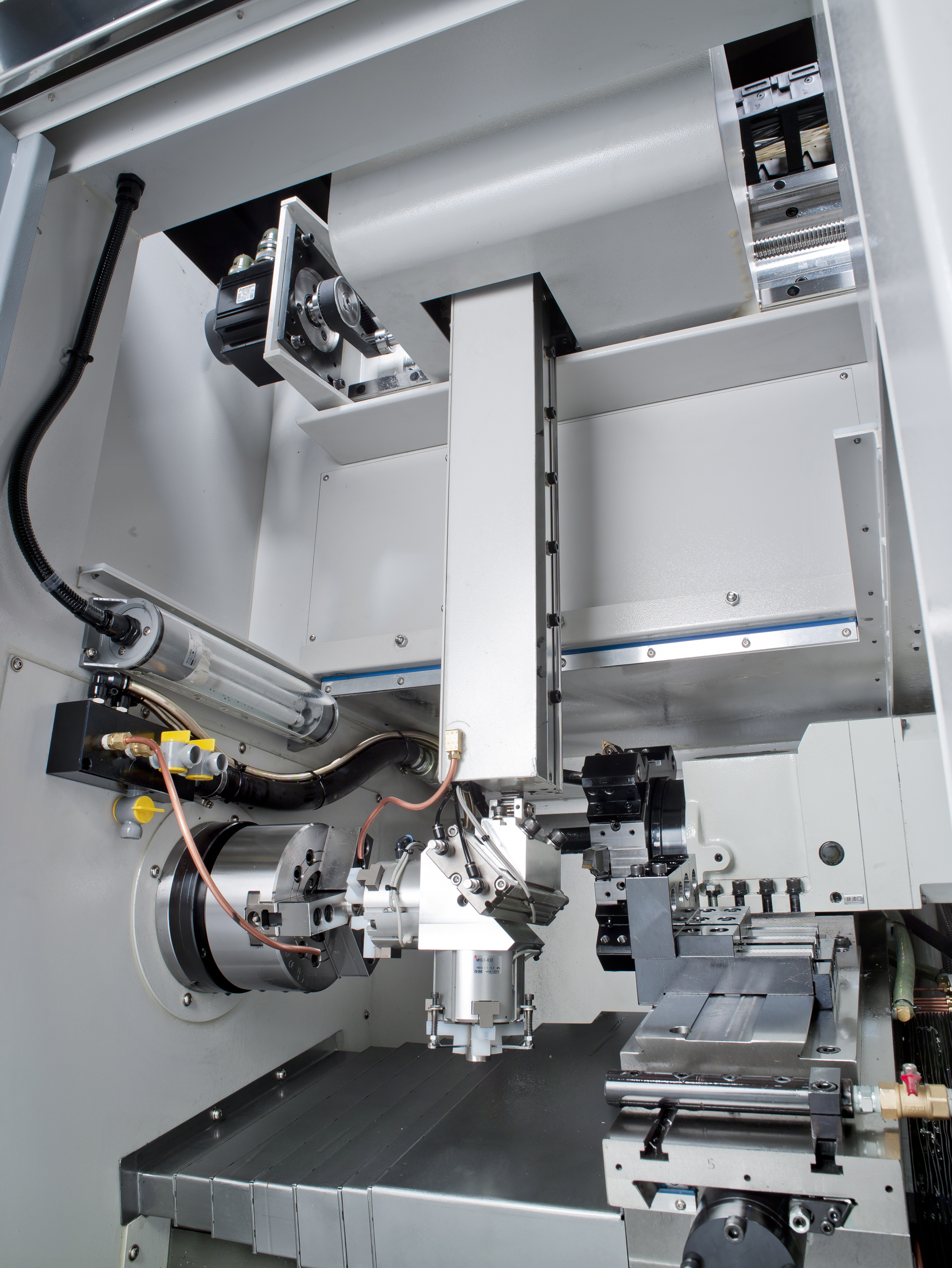

  • 美观外型设计搭配完整的扩充机能,并可搭配机械手与棒材自动送料机等扩充设备,完整提升生产效能

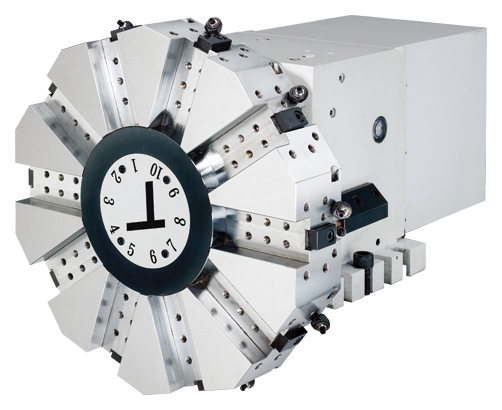

  • 伺服式刀塔:刀盘使用伺服马达驱动定位,再藉由油压锁固,换刀速度快且定位精准,减少维修问题之发生
  • 便利的鞍座带动设计,尾座可依工件需求任意移动及定位,也可选择可程序尾座应用更便利

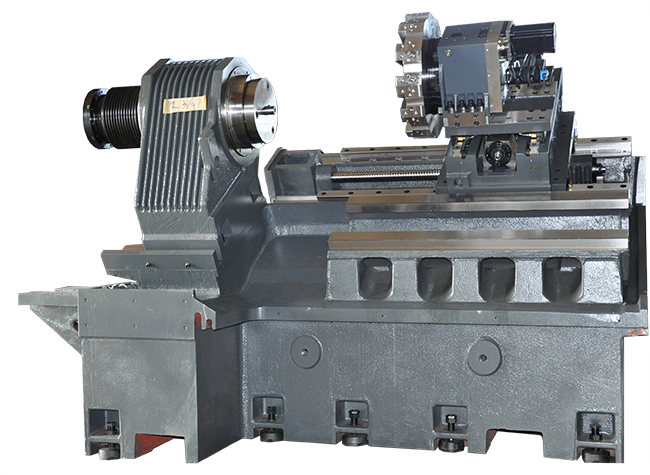

  • 一体成型30度箱型结构床身,可确保机台刚性及稳定性,导轨中心与主轴中心呈对称设计,长、宽比例合理分配,受负荷变形小,可确保长时间重切削后,机台仍维持高精度




機          型 單位 FTC-23B (L)
床台最大旋徑 mm 600
床鞍最大旋徑 mm 350
中心距離 mm
標準加工直徑 mm 250
最大車削長度 mm 600/850/1150
床台角度 Degree 30
主軸馬達   AC 15KW/20 HP
主軸最高轉速 RPM 4200
主軸鼻端型式 ISO A2-6
主軸通孔徑 mm 62  (75 OPT)
棒材容許直徑 mm 52  ( 65 OPT)
主軸前端軸承直徑 mm 100
夾頭規格 inch 8"
尾座心軸錐度 MT MT#4 (MT#5 OPT)
尾座心軸直徑 mm 80
尾座心車行程 mm 70
尾座本體行程 mm 550/850/1150
X軸行程 mm 165 +40
Z軸行程 mm 600/900/1200
Z軸快速進給 m/min 20
Z軸快速進給 m/min 20
最小輸入單位 mm 0.001
刀柄尺寸 mm 25
搪孔刀最大尺寸 mm 40
刀塔刀具數   10(12 OPT)
換刀時間 sec 1.2
切削液馬達 HP 3/4
機械尺寸 mm³ 2750*1900*1800
占地面積 mm² 3600*2500
包裝尺寸 mm³ 3850*2290*2150
機械淨重 kg 5050/5550/6100
機械毛重 kg 5500 /6050/6700
  • 工件接收器
  • 成品输送机
  • 刀长量测臂
  • 油雾回收机
  • 油水分离机
  • 棒材自动送料机接口
  • 主轴Cs机能
  • 自动断电系统
  • 可程序尾座
  • VDI/BMT刀塔系统
  • 弹性筒夹模块(Dia.52 或 60mm)
  • 变压器







  • 8"中空油压三爪夹头
  • 10位置伺服式刀塔
  • 端面刀具座一只
  • 内孔刀具座四只
  • 内径刀套10,12,16,20,25,32mm各一只
  • 生爪一组
  • 油压尾座MT#4
  • 分离式水箱
  • 切削液系统
  • 铁屑输出机
  • 集中润滑系统
  • 电控箱热交换器
  • 脚踏开关
  • RS-232界面
  • 工作灯
  • 警示灯
  • 地基螺丝与水平垫块
  • 工具箱
  • 机械与控制器说明书



FTC-23B 硬轨



FTC-23L 线轨
